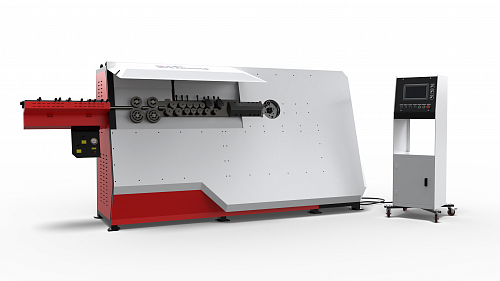

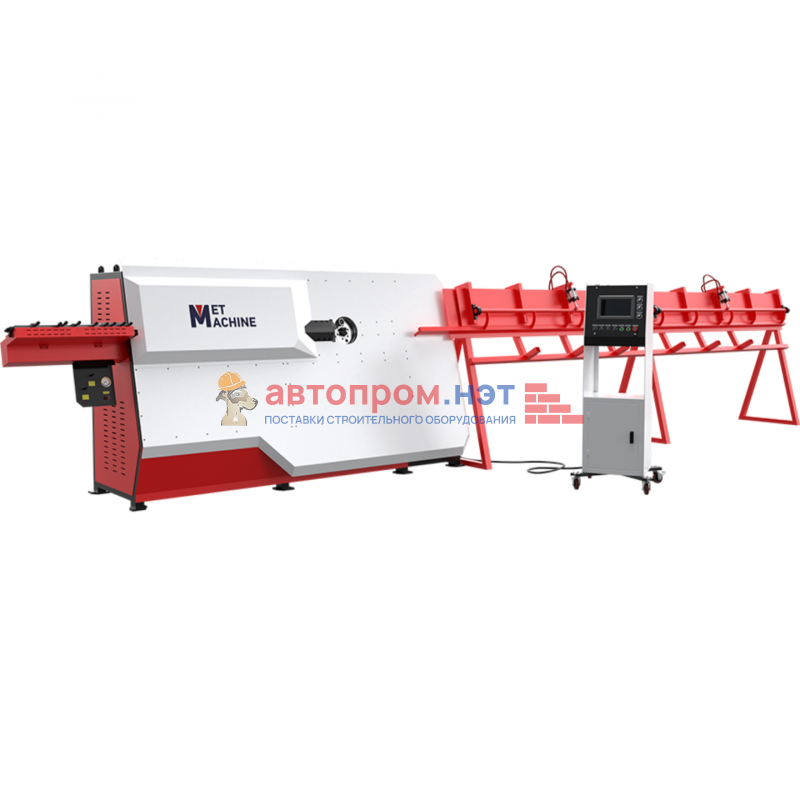

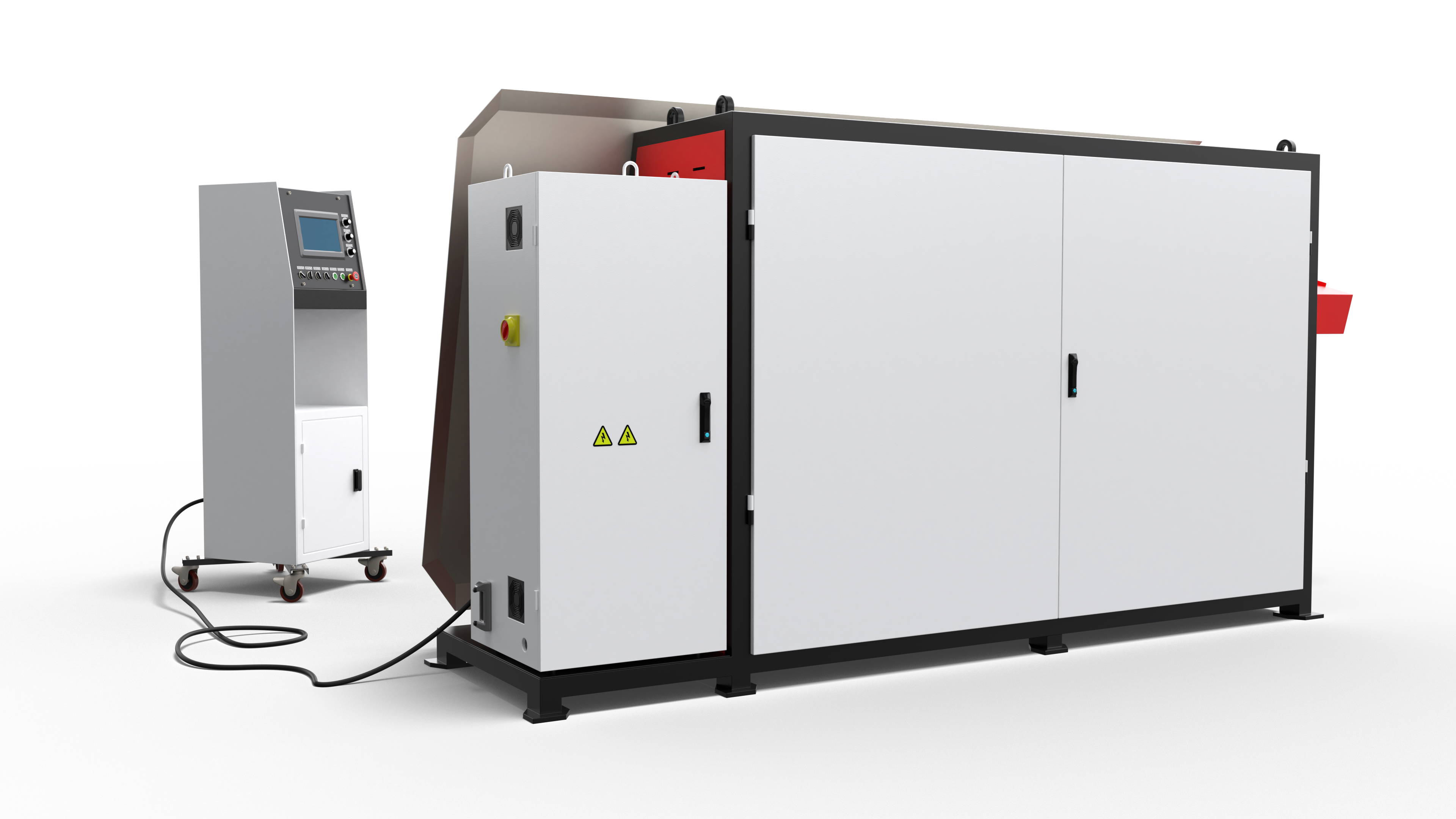

Правильно-гибочный автомат AGW4-14С

Правильно-гибочный автомат AGW4-14B

Станок может гнуть и резать стальную горячекатаную арматуру диаметром от 5 до 13 мм, круглую арматуру гладкого профиля и холоднокатаную стальную арматуру. Станок имеет рациональную для размещения и использования форму, обладает высокой точностью, высокой скоростью, стабильными механическими свойствами и другими особенностями, позволяющими
широко использовать данный станок на металлообрабатывающих и сварочных предприятиях.

.Конструкция блока состоит из следующих элементов:

• 1 направляющая труба;

• 6 формующих колёс;

• 4 прижимных колеса;

• 2 комплекта (внутренних и внешних) прижимных колёс с регулируемым давлением.

• 2 больших и 4 маленьких формующих колеса;

• 2 больших и 2 маленьких прижимных колеса;

• 2 комплекта (внутренних и внешних) прижимных колёс с регулируемым давлением.

В процессе прохождения арматуры через узел осуществляется её выпрямление. Благодаря высокой точности обработки достигаются требуемые значения параметров изделия.

Конструкция узла включает следующие компоненты:

• редуктор;

• стойка;

• нож.

Привод узла обеспечивается стопорным двигателем мощностью 4кВт. Процесс резки контролируется вращением эксцентрикового вала — каждый полный оборот двигателя обеспечивает выполнение одного реза.

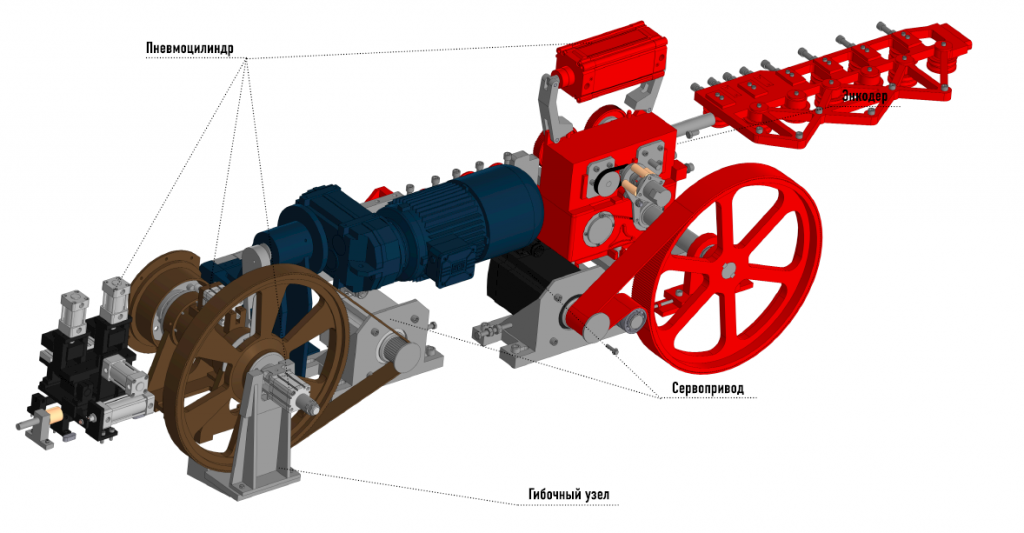

Гибочный и прижимной узлы

Состав узла:

• 1 сервопривод;

• 2 пневмоцилиндра;

• сборный вал с внешним и внутренним шлицевым зацеплением.

Принцип работы:

• Первый пневмоцилиндр, соединённый с переводной вилкой, управляет возвратно‑поступательным движением вала гибки.

• Второй пневмоцилиндр обеспечивает аналогичное движение оправки для гибки.

• Гибка стальной арматуры осуществляется в прямом и обратном направлениях.

• Привод узла — сервопривод; узел выполняет формообразующую функцию.

• Синхронная ременная передача гарантирует угол гибки до 180∘

• Частичное сцепление зубчатого ремня со шкивом позволяет регулировать положение зубчатого колеса для точной настройки процесса гибки.
