Комплект светодиодный Диора-25 (ЗИП)

Комплект для сборки светодиодных светильноков Диора-25

Комплект для сборки светодиодных светильников позволяет без замены имеющихся корпусов произвести модернизацию освещения в корридорах, офисах и других помещениях где установлены светильники типа Armstrong, а так же ЛПО/ЛСП с люминисцентными лампами.

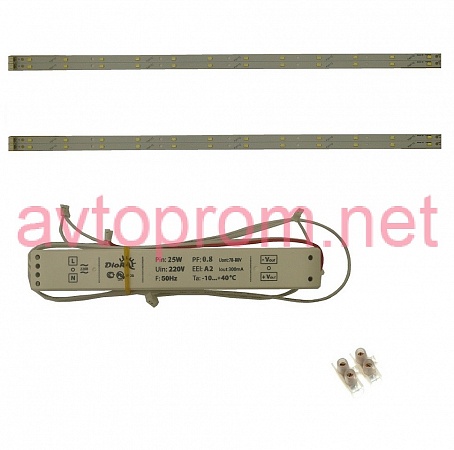

В комплект входит:

Блок питания с обжатыми проводами
Печатная плата со светодиодами (4 шт)
Клеммная колодка (2 шт)

Установка комплекта:

1. Подготовить комплект светодиодных плат и блок питания

2. Соединить 4 платы при помощи проводов обжатых коннекторами. Соединение производить в произвольном порядке.

3. Подготовить светильник к установке светодиодных плат, предварительно сняв электрокомплект (стартеры, дроссели, провода, патроны, если таковые имеются)

4. Разметить в корпусе начальные отверстия для крепления плат.

5. Разметить отверстия для крепления блока питания

6. Закрепить блок питания, соединив клеммную колодку и блок питания проводами.

7. Подключить выводы плат к плюсу и минусу блока питания соответственно.

8. Зафиксировать платы на корпусе светильника

9. Подключить блок питания к сети, проверить на правильность работы.

Схема подключения:
