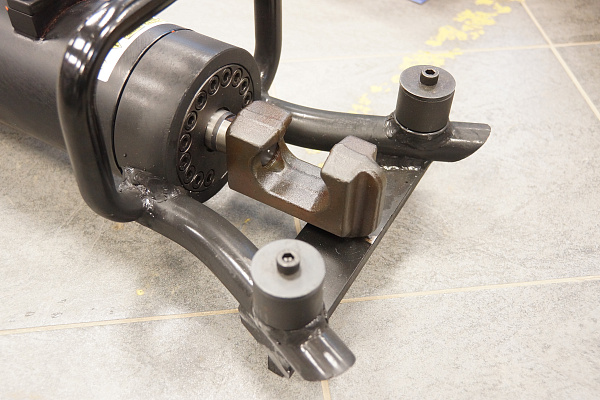

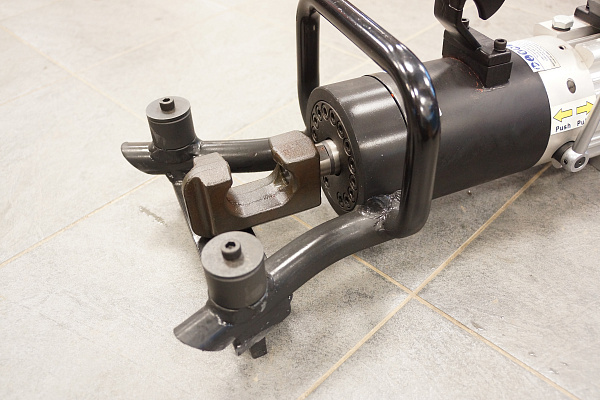

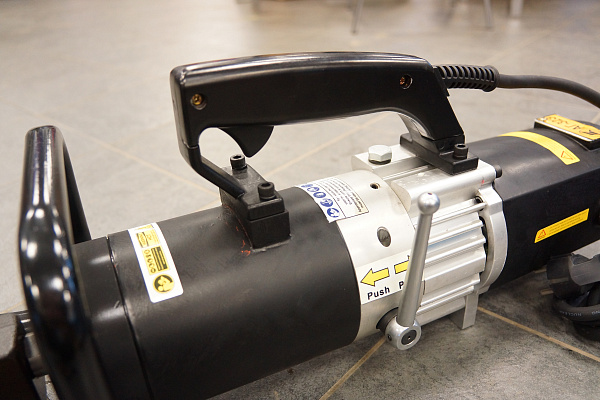

Арматурогиб электрический АГ-32Э — это электрогидравлический станок для гибки арматуры диаметром от 4 до 32 мм на угол до 105 градусов. Предназначен для профессионального использования в строительстве и производстве железобетонных конструкций.

Технические характеристики

• Диаметр изгибаемой арматуры: 4–32 мм

• Угол изгиба: 0–105 градусов.

• Тип гидроцилиндра: двустороннего действия

• Время полного гиба до 105 градусов: 5–8 секунд

• Мощность электродвигателя: 1600 Вт

• Напряжение: 220 В / 50 Гц (однофазный)

• Вес нетто: 24 кг

• Вес в упаковке: 32 кг

• Размеры упаковки: 620×250×350 мм

• Температура окружающей среды: от -10 до +40 °C

• Используемое масло: гидравлические масла с вязкостью ISO VG 15 (подбирается в зависимости от температуры окружающей среды)

Устройство и принцип работы

Арматурогиб состоит из:

• электродвигателя 1 ;

• насосной части гидроцилиндра 2;

• пробка масляного бака 3;

• рукоятка распределителя гидравлических потоков 4;

• поршневой части гидроцилиндра 5;

• гибочной рамы с силовой рукояткой 6;

• вращающиеся упоры-ролики 7;

• гибочный шаблон 8;

• шток гидроцилиндра 9;

• рукоятки с кнопкой запуска двигателя 10;

• шнур со штепсельной вилкой 11

Для гибки арматуры необходимо:

1. Подключить штепсельную вилку арматурогиба в розетку с заземлением.

2. Проверить работу арматурогиба на холостом ходу.

3. Взять арматурогиб одной рукой за рукоятку с кнопкой запуска двигателя 10, а второй рукой за силовую рукоятку гибочной рамы 6

4. Нажать на кнопку 10. Двигатель запустится, шток с установленным на нем шаблоном выдвигается. Подождите пока шток полностью выдвинется.

5. Отпустить кнопку 10, двигатель остановится. На полное выдвижение штока требуется около 5-8 секунд.

6. Поверните рукоятку распределителя гидравлических потоков 4 на возврат штока. Нажмите кнопку 10. Двигатель запустился, шток с установленным на нем шаблоном возвращается.

7. Поместить арматуру в рабочее пространство гибочного шаблона 8.

8. Нажать на кнопку запуска двигателя 10.

9. Произвести гиб арматуры на требуемый угол.

10. Отпустить кнопку 10.

11. Повернуть рычаг распределителя 4 для возврата штока в исходное положение

    С помощью АГ-32Э можно производить гиб арматуры в обе стороны (на себя и от себя), а также выпрямлять арматуру.
