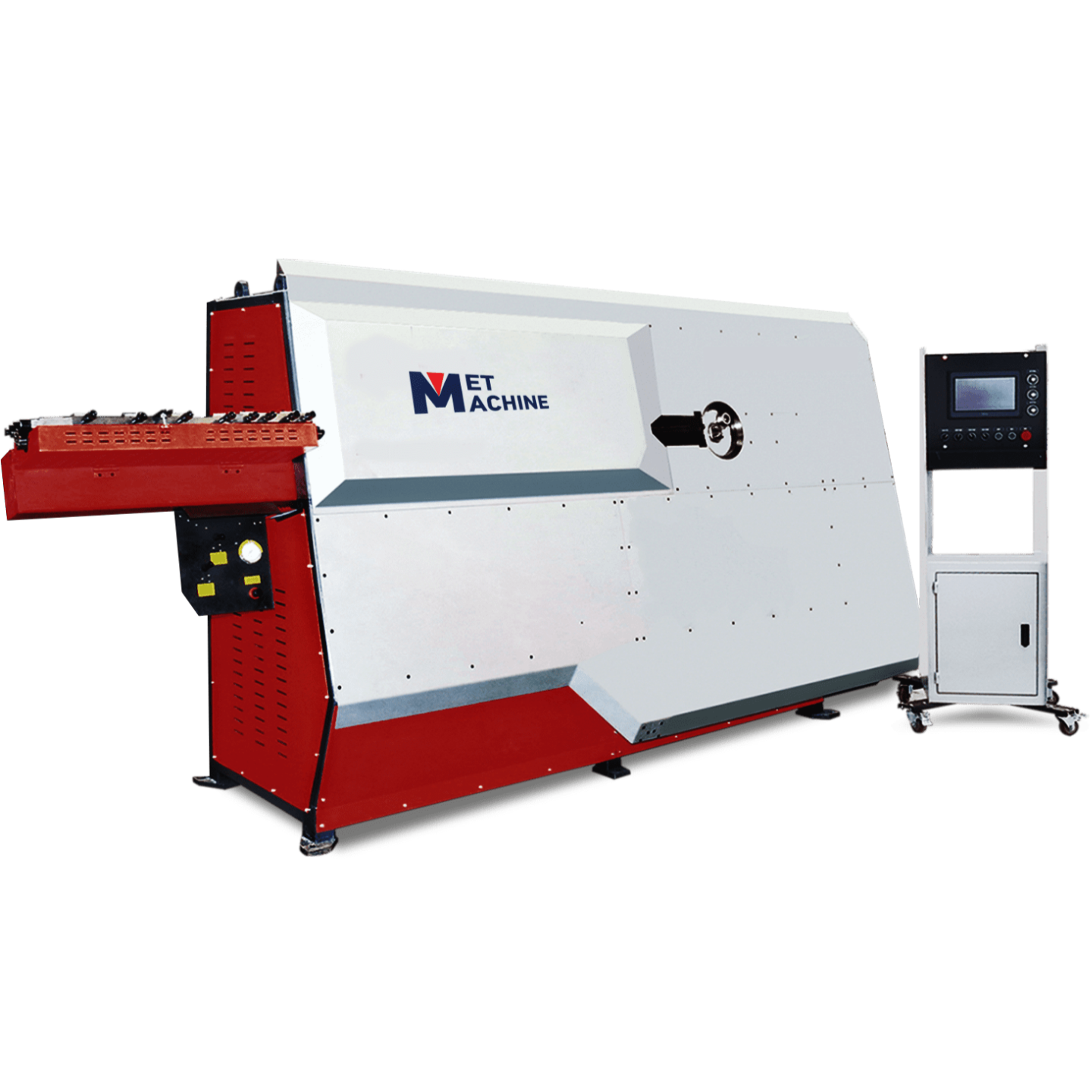

Правильно-гибочный автомат AGW4-12B
| Мощность | 28 кВт |
|---|---|
| Размеры | 3700х950х2150 мм |
| Вес | 1770 кг |
| max угол изгиба | 180 |
| Направление изгиба | двустороннее |
| max скорость вытягивания | 85 м/с |
| Диаметр гладкой арматуры при подаче в 1 линию | 5-12мм |
| Диаметр рифленой арматуры при подаче в 1 линию | 5-10мм |
| Диаметр гладкой арматуры при подаче в 2 линии | 5-10мм |
| Диаметр рифленой арматуры при подаче в 2 линии | 5-8мм |
| Максимальная скорость изгиба | 1000 |
| Максимальная производительность при работе в 1 линию | 900шт/час (номинальный) |
| Максимальная производительность при работе в 2 линии | 1800 шт/час (номинальный) |
| Рабочая температура | -5°С - 40°С |
| Давление в пневмосистеме | 0.6 МПа |
Станок может гнуть и резать стальную горячекатаную арматуру диаметром от 5 до 10 мм, круглую арматуру гладкого профиля и холоднокатаную стальную арматуру. Станок имеет рациональную для размещения и использования форму, обладает высокой точностью, высокой скоростью, стабильными механическими свойствами и другими особенностями, позволяющими

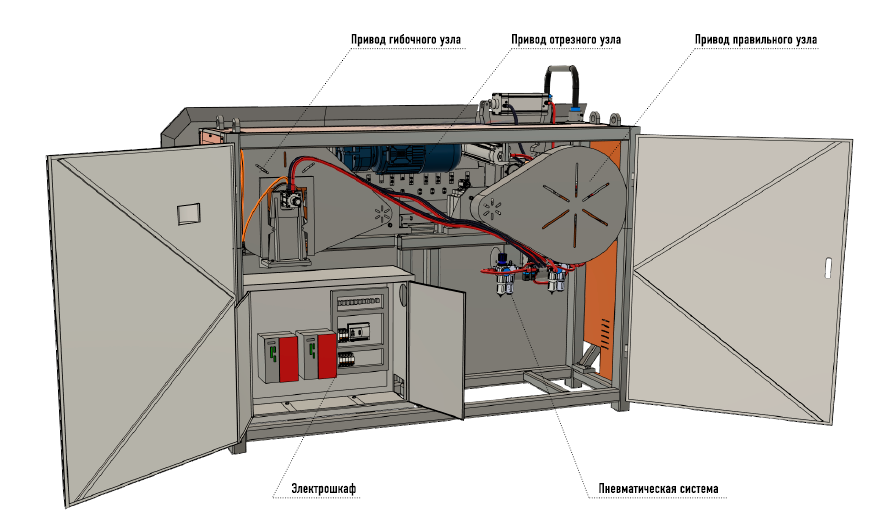

Основные узлы:

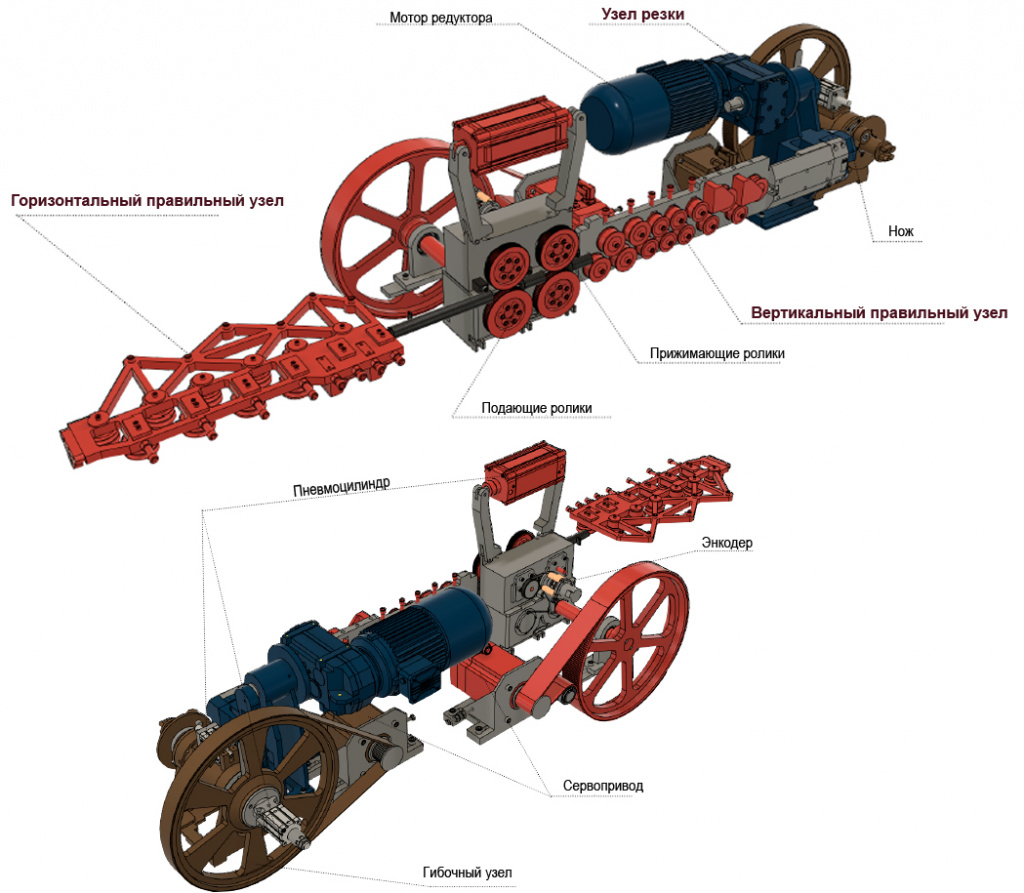

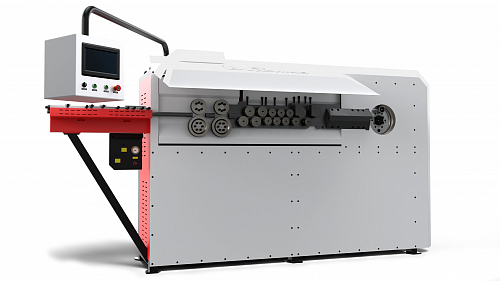

Горизонтальный правильный узел.
Конструкция блока состоит из следующих элементов:
-
1 направляющая труба;
-
6 формующих колёс;
-
4 прижимных колеса;
-
2 комплекта (внутренних и внешних) прижимных колёс с регулируемым давлением.
Конструкция блока состоит из следующих элементов:
-
2 больших и 4 маленьких формующих колеса;
-
2 больших и 2 маленьких прижимных колеса;
-
2 комплекта (внутренних и внешних) прижимных колёс с регулируемым давлением.
В процессе прохождения арматуры через узел осуществляется её выпрямление. Благодаря высокой точности обработки достигаются требуемые значения параметров изделия.
Узел резкиКонструкция узла включает следующие компоненты:
-
редуктор;
-
стойка;
-
нож.
Привод узла обеспечивается стопорным двигателем мощностью 4кВт. Процесс резки контролируется вращением эксцентрикового вала — каждый полный оборот двигателя обеспечивает выполнение одного реза.
Гибочный узел
Состав узла:
-
1 сервопривод;
-
2 пневмоцилиндра;
-
сборный вал с внешним и внутренним шлицевым зацеплением.
Принцип работы:
-
Первый пневмоцилиндр, соединённый с переводной вилкой, управляет возвратно‑поступательным движением вала гибки.
-
Второй пневмоцилиндр обеспечивает аналогичное движение оправки для гибки.
-
Гибка стальной арматуры осуществляется в прямом и обратном направлениях.
-
Привод узла — сервопривод; узел выполняет формообразующую функцию.
-
Синхронная ременная передача гарантирует угол гибки до 180∘
-
Частичное сцепление зубчатого ремня со шкивом позволяет регулировать положение зубчатого колеса для точной настройки процесса гибки.
Состав узла:
-
1 пневмоцилиндр;
-
1 сервопривод;
-
2 подающих ролика;
-
2 прижимающих ролика.
Функции узла:
-
подача стальной арматуры;
-
контроль количества подаваемой арматуры;
-
обеспечение подачи арматуры заданной длины.
Контроль параметров осуществляется с помощью энкодера.
Электрошкаф
В электрошкафе расположена электроника и электрика станка. Управление серводвигателями реализуется за счет частотного регулирования. Частотные преобразователи вмонтированы в электрошкаф станка, там же расположен и PLC.
Система ЧПУ станка работает на базе PLC Xinje XD5-32T-E. Погрешность по длине обработки ±2мм, погрешность по углу ±1°. ЧПУ система позволяет выполнять гибку прутка сложной формы в автоматическом режиме.

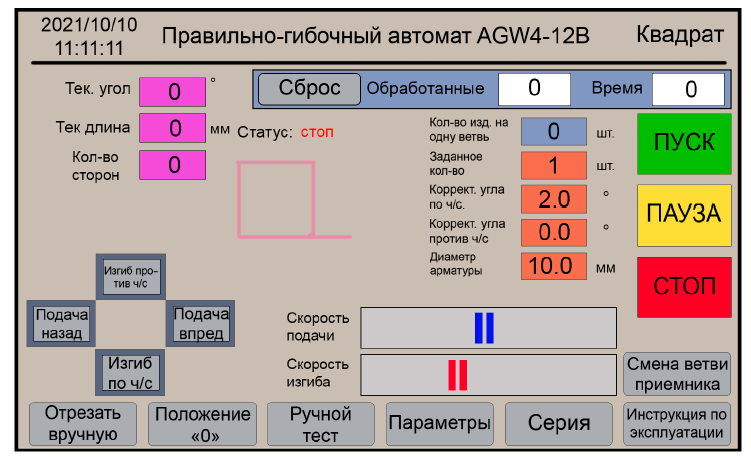

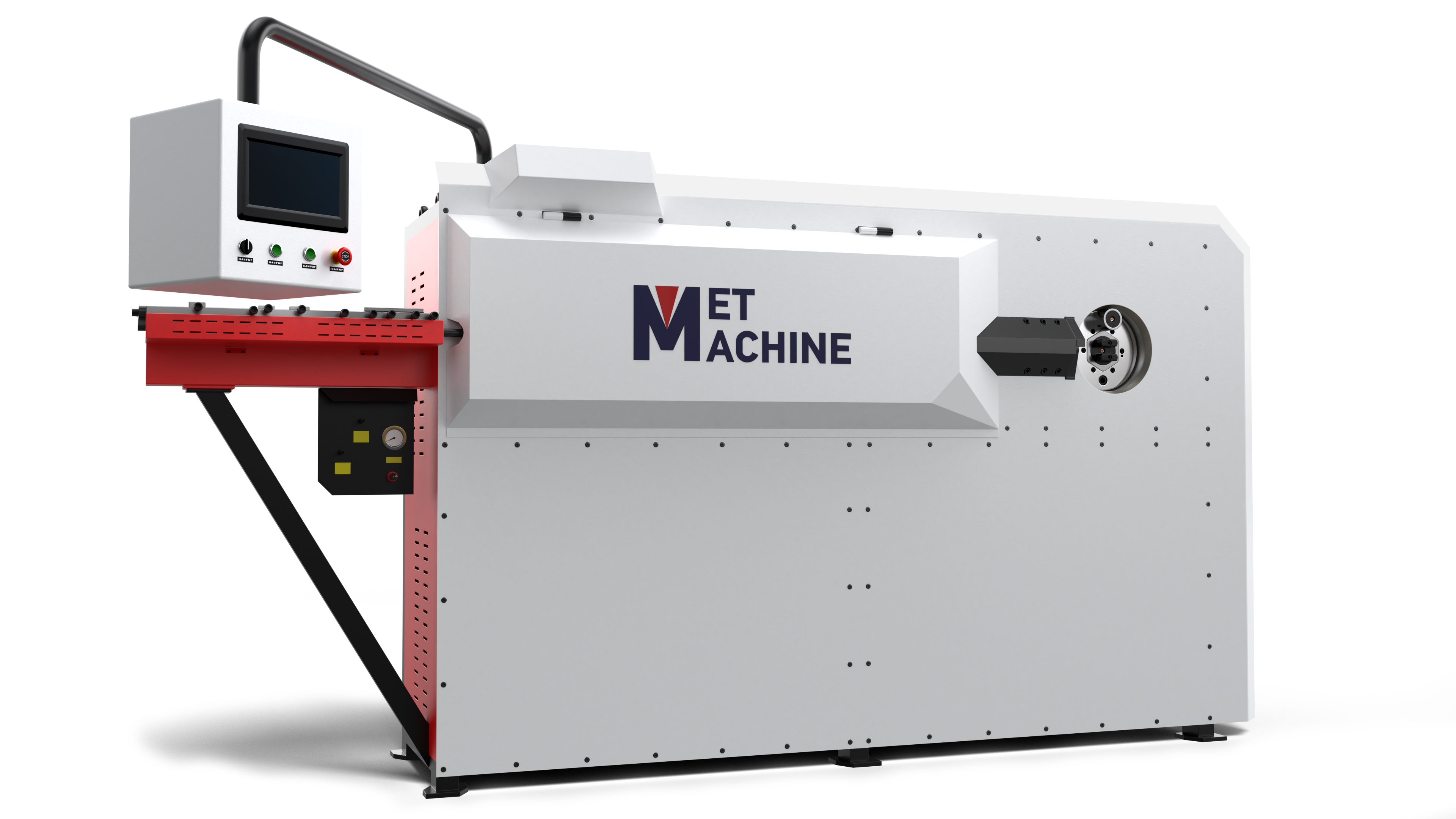

Управление станком осуществляется с помощью пульта, который установлен на вращающемся кронштейне. Пульт управления позволяет работать со всеми исполнительными движениями оборудования.
Технические характеристики
| Мощность | 28 кВт |
|---|---|
| Размеры | 3700х950х2150 мм |
| Вес | 1770 кг |
| max угол изгиба | 180 |
| Направление изгиба | двустороннее |
| max скорость вытягивания | 85 м/с |
| Диаметр гладкой арматуры при подаче в 1 линию | 5-12мм |
| Диаметр рифленой арматуры при подаче в 1 линию | 5-10мм |
| Диаметр гладкой арматуры при подаче в 2 линии | 5-10мм |
| Диаметр рифленой арматуры при подаче в 2 линии | 5-8мм |
| Максимальная скорость изгиба | 1000 |
| Максимальная производительность при работе в 1 линию | 900шт/час (номинальный) |
| Максимальная производительность при работе в 2 линии | 1800 шт/час (номинальный) |
| Рабочая температура | -5°С - 40°С |
| Давление в пневмосистеме | 0.6 МПа |
